:: Система контроля АКБ ЕЛСА.468222.001 ::

Система контроля аккумуляторных батарей предназначена для мониторинга состояния аккумуляторных батарей индивидуально и комплексно в различных в системах.

Система контроля аккумуляторных батарей обеспечивает:

• Контроль напряжения каждого аккумулятора;

• Контроль температуры каждого аккумулятора с помощью бесконтактных пирометрических датчиков температуры;

• Контроль внутреннего сопротивления каждого аккумулятора;

• Контроль температуры внутри батарейного шкафа или помещения;

• Контроль средней температуры по группе аккумуляторов;

• Контроль общего напряжения по группе аккумуляторов;

• Контроль тока заряда/разряда аккумулятора, группы аккумуляторов;

• Расчет времени работы от аккумуляторов при их текущей нагрузке;

• Отображение текущего состояния аккумуляторов, предупредительных и аварийных сигналов на экране блока управления.

• Передачу параметров аккумуляторов на блок управления.

Система обладает рядом достоинств, главные из которых – универсальность и удобство, а именно:

• Адаптация к аккумуляторным батареям любого типа. Устройства контроля могут работать с АКБ напряжением 6В, 12В.

• Масштабирование: контроль состояния до 8 групп аккумуляторов. Количество аккумуляторов в группе – до 32. Общее количество контролируемых аккумуляторов – до 255.

• Наличие канала связи с внешним пультом оператора: LAN-подключение или беспроводная связь. Система может передавать данные о состоянии АКБ на пульт оператора по Ethernet (Modbus TCP) или по беспроводному стандарту связи Zigbee (в диапазоне 2,4 ГГц не требующем сертификации).

• Опциональный контроль тока заряда/разряда группы батарей.

• Удобное подключение блоков контроля к клеммам АКБ.

• Удобное соединение блоков контроля между собой и блоком управления стандартными Ethernet-кабелями (патч-кордами). Опционально связь между блоками контроля каждого АКБ может осуществляться по беспроводному интерфейсу.

• Бесконтактный контроль температуры аккумуляторов, позволяет сократить количество кабелей и датчиков, упростить монтаж системы.

• Точный контроль внутреннего сопротивления аккумуляторов позволяет своевременно выявить неисправные АКБ и продлить ресурс эксплуатации аккумуляторов в системе.

• Подключение блоков контроля по цепочке внутри группы упрощает монтаж и минимизирует вероятность ошибок при монтаже системы контроля АКБ.

Система контроля аккумуляторных батарей состоит из следующих частей:

• Блок управления БКП ЕЛСА.486382.001, осуществляющий сбор информации о состоянии АКБ от блоков контроля параметров, ее отображение на встроенном дисплее с диагональю 10'' и передачу по интерфейсу Ethernet на внешний пульт оператора.

• Блок контроля параметров АКБ ЕЛСА.411611.001, подключаемый непосредственно к батареям любого номинала (6В/12В). Блок контроля параметров АКБ контролирует напряжение, температуру, внутреннее сопротивление АКБ и передает полученные данные в Блок управления БКП.

• Блок измерения тока заряда/разряда группы АКБ и суммарного напряжения на группе АКБ.

• Программное обеспечение Блока управления БКП RU.ЕЛСА.02.08-01, осуществляющее сбор, отображение и передачу информации.

• Комплект кабелей ЕЛСА.469579.001, предназначенный для соединения блоков, входящих в состав системы.

Технические характеристики системы контроля АКБ:

• Температура эксплуатации 0+85  ⁰С

• Количество групп АКБ, подключаемых к блоку управления – до 8

• Количество АКБ в группе – до 32

• Диапазон контроля напряжения АКБ: 0..16В

• Диапазон контроля напряжения группы АКБ: _0..400В

• Диапазон контроля тока заряда/разряда: 0..30А

• Точность контроля напряжения: 0.1В

• Диапазон контроля температуры АКБ: 0..100 ⁰С

• Диапазон контроля температуры внутри помещения -40..100 ⁰С

• Точность контроля температуры: 1⁰С

• Диапазон контроля внутреннего сопротивления АКБ: 1..500 мОм

• Точность контроля внутреннего сопротивления АКБ: 5 мОм

• Габариты блока контроля АКБ: 140x66.5x28 мм

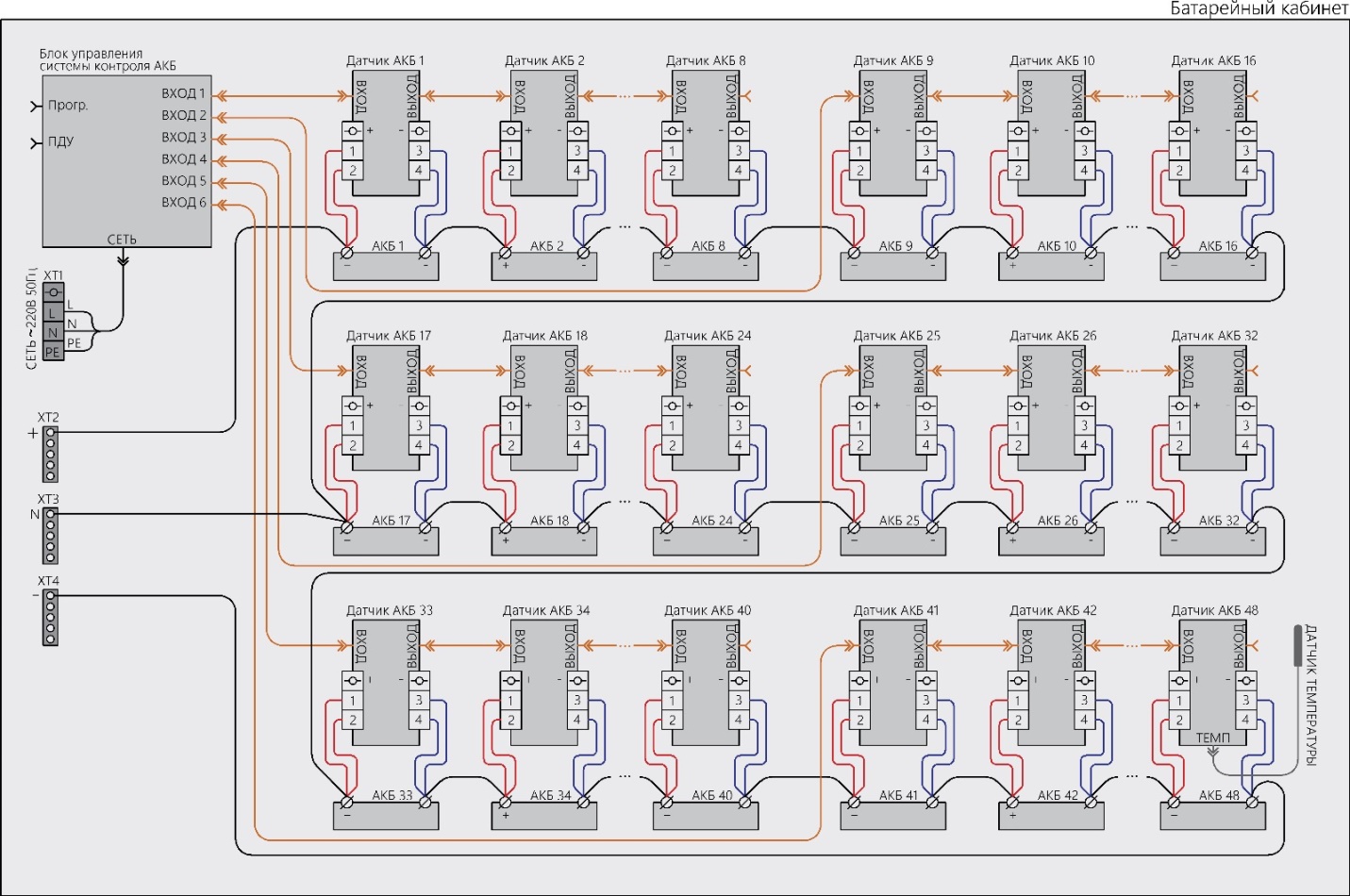

Рисунок 1. Пример схемы подключения системы к аккумуляторам ИБП.

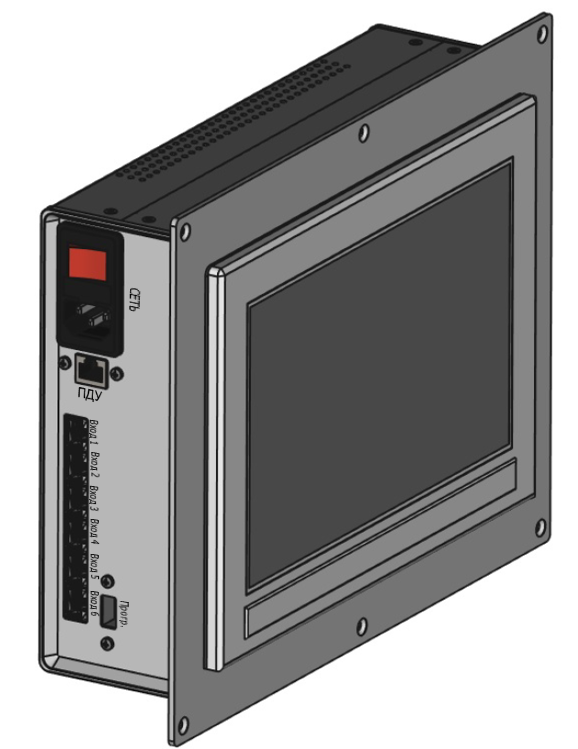

Рисунок 2. Внешний вид блока управления БКП ЕЛСА.486382.001.

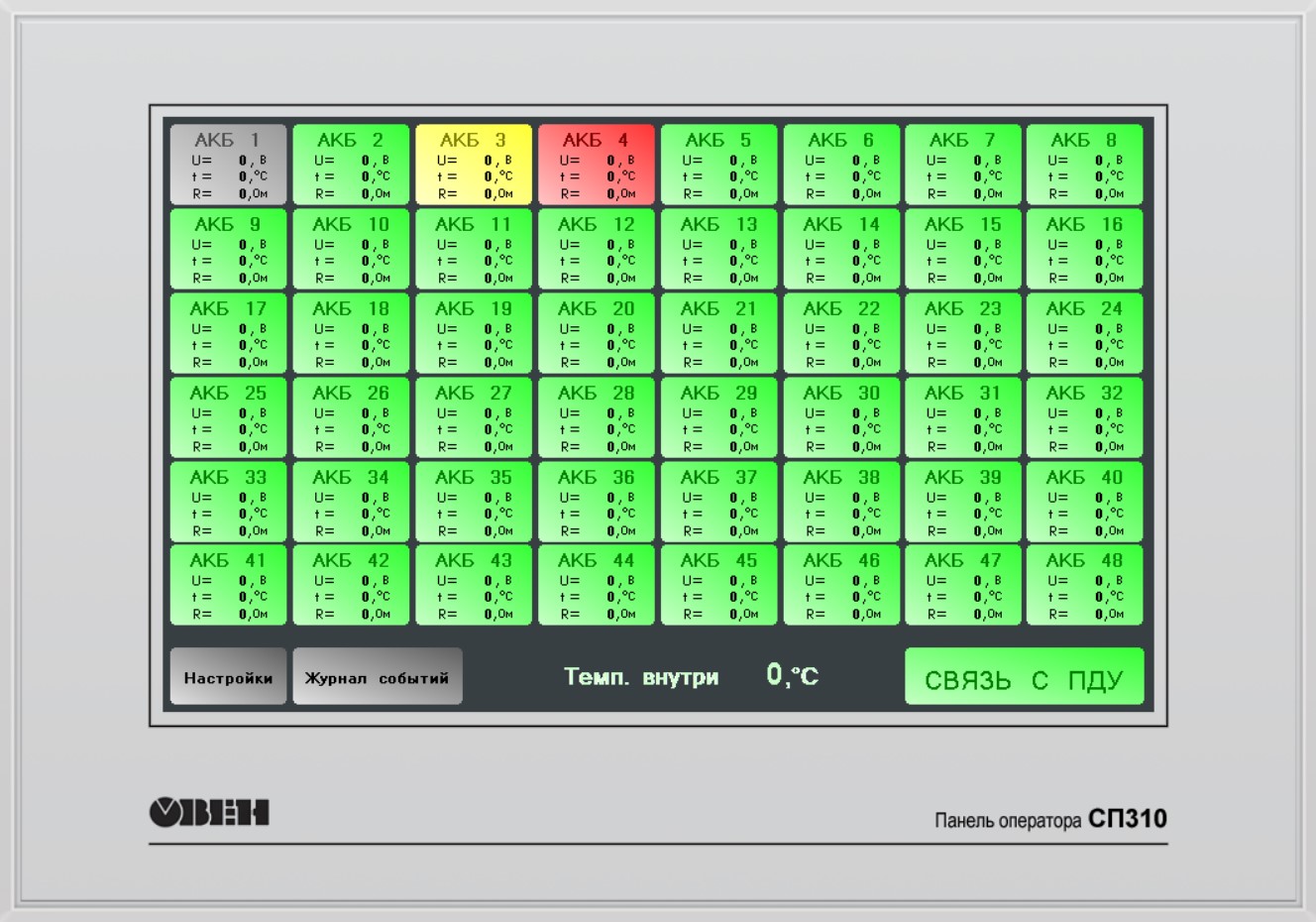

Рисунок 3. Главный экран мнемосхемы блока управления.

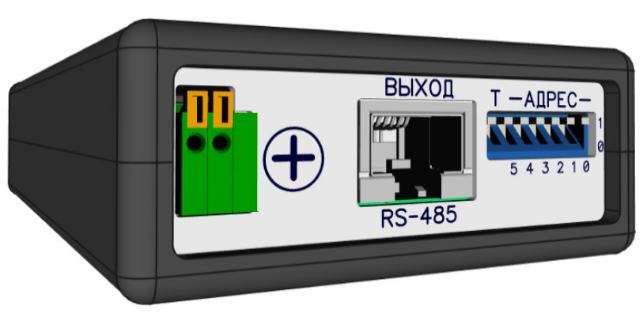

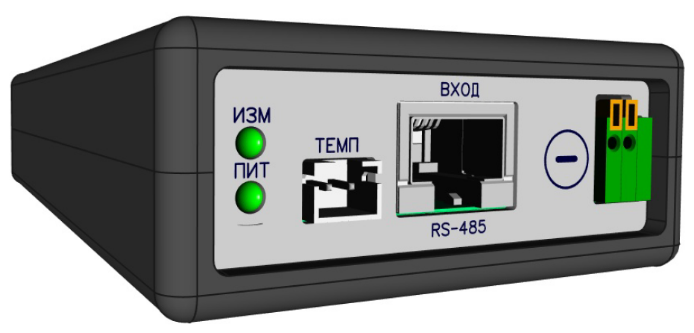

Рисунок 4. Внешний вид блока параметров АКБ ЕЛСА.411611.001.

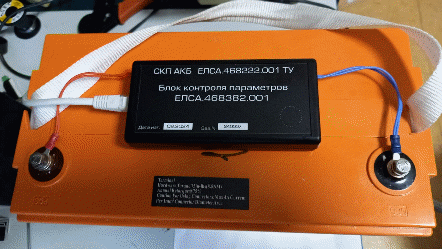

Рисунок 5. Пример подключения блока контроля параметров к аккумулятору.
