Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС

Назначение средства измерений

Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС (далее - дилатометры) предназначены для измерений изменений объема при обусловленных переходом воды в лед аномальных объемных температурных деформациях образцов строительных материалов в процессе замораживания с целью ускоренного определении морозостойкости строительных материалов.

Описание средства измерений

Конструктивно дилатометры состоят из опорного и рабочих камерных блоков (рисунок 1), каждый из которых состоит из камеры с датчиком измерения изменения суммарного объема содержащейся внутри камеры жидкости и образца испытываемого материала, и соединяемого с компьютером USB радиомодема, принимающего сигналы датчиков. Датчик измерения изменения объема состоит из цилиндрического измерительного канала в крышке камеры и установленного в канале датчика уровня жидкости. Рабочей жидкостью дилатометров является керосин. Обработка сиг- налов с датчиков производится программой на компьютере. Модификации дилатометра ДОД- 100КС/3, ДОД-100КС отличаются количеством рабочих камерных блоков – 3 и 1 соответственно.

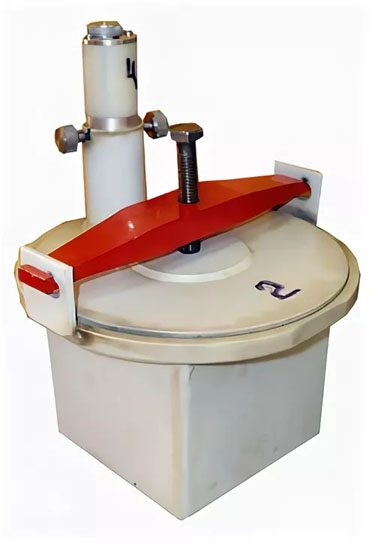

Рисунок 1 - Внешний вид камеры

Принцип действия дилатометров основан на определении разности изменения объема в опорной камере с опорным образцом и изменения объема в рабочих камерах с испытуемыми образцами после скачкообразного изменения объема образцов в процессе замораживания. Тип шкалы измерений дилатометров - шкала разностей.

Камеры с образцами размещаются в холодильной камере с регулируемой температурой. В процессе охлаждения образцы материала изменяют свой объем, который регистрируется на компьютере. Морозостойкость испытываемых образцов определяется по градуировочной зави- симости, получаемой сопоставлением величины аномального изменения объема образцов с их морозостойкостью, определяемой базовыми методами. Для бетонов базовые методы определе- ны ГОСТ 10060-2012.

Рисунок 2 - Внешний вид дилатометра ДОД-100КС/3

Программное обеспечение

Программное обеспечение (ПО) позволяет задавать параметры испытания, вводить гра- дуировочные коэффициенты, отображать графики от времени результатов измерений, отобра- жать численные значения результатов измерений, сохранять результаты измерений в файлы и считывать их из файлов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики дилатометров приведены в таблице 2.

Наименование характеристики	Значение характеристики
Размер испытываемых образцов кубической формы, мм	(100±1)х(100±1)х(100±1)
Размер испытываемых образцов цилиндрической формы - (диа- метр)х(высота), мм	(70±1)х(70±1)
Размер опорного алюминиевого образца кубической формы, мм	(100±1)х(100±1)х(100±1)
Внутренние размеры камер - (длина)х(ширина)х(высота), мм	(105±1)х(105±1)х(105±1)
Номинальное напряжение питания постоянного тока датчиков изме- рения изменения объема от внутреннего элемента питания типораз- мера CR123, В	+3
Номинальное напряжение питания постоянного тока радиомодема от разъема USB-2 компьютера, В	5
Размеры камерного блока - (длина)х(ширина)х(высота), мм, не более	180х180х235
Масса пустого камерного блока, кг, не более	3
Рабочие условия применения радиомодема:
- диапазон температуры, °C	от плюс 10 до плюс 35
- относительная влажность воздуха, %, не более	95
Рабочие условия применения камерного блока:
- диапазон температуры, °C	от минус 20 до плюс 35
- относительная влажность воздуха, %, не более	95

Примечание – Коэффициент К2 в таблице 2 определяется в процессе измерения и находится в пределах от 0,5 до 1,5.

Знак утверждения типа

наносится на внешних боковых гранях камерных блоков в виде наклеиваемой плёнки и на ти- тульный лист документа «Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД- 100КС. Руководство по эксплуатации. ЕЛСА.427128.001РЭ» типографским или иным способом.

Комплектность средства измерений

В комплект поставки входят:

- дилатометр	- 1 шт.
- куб алюминиевый (опорный образец материала)	- 1 шт.
- компьютерная программа «Бетон-6»	- 1 шт.
- компьютер (по дополнительному заказу)	- 1 шт.
- холодильная камера (по дополнительному заказу)	- 1 шт.
- руководство по эксплуатации ЕЛСА.427128.001РЭ	- 1 экз.
- паспорт ЕЛСА.427128.001ПС	- 1 экз.

Поверка

осуществляется в соответствии с подразделом 2.3 «Методика поверки» документа ЕЛСА.427128.001РЭ «Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС. Руководство по эксплуатации», утвержденным первым заместителем генерального директора – заместителем по научной работе ФГУП «ВНИИФТРИ» 30.06.2014 г.

Основные средства поверки:

установка для поверки дилатометров УПД-01С, диапазон воспроизведения разности объемов ΔV от 0 до 10 мл, предел допускаемой абсолютной погрешности ±(0,025+0,015ΔV) мл;
секундомер механический СОСпр-2б-2-010, диапазон измерений от 0 до 60 мин, класс точности 2.
